Mit COMAX® lassen sich Stahlbetonbauteile unterschiedlicher Betonieretappen schnell und kraftschlüssig verbinden. Das System verbindet hohe Tragfähigkeit mit einer einfachen, sicheren Montage. Eine rückseitige Schutzlasche verhindert zuverlässig, dass Zementmilch in den Verwahrkasten eindringt. Die robuste Konstruktion bleibt auch während des Betonierens formstabil und minimiert den späteren Nachbearbeitungsaufwand.

Auf Holzschalungen wird COMAX® einfach aufgenagelt, auf Metallschalungen kann das System mit Magneten befestigt werden. Nach dem Ausschalen lässt sich die Abdeckung dank der Reissverschluss-Abdeckung schnell, sicher und ohne zusätzliches Werkzeug öffnen. Aufwendiges Abkleben oder Ausspitzen entfällt.

Verankerungslängen, Biegeradien und Betondeckungen sind auf die Anforderungen der SIA 262:2025 abgestimmt.

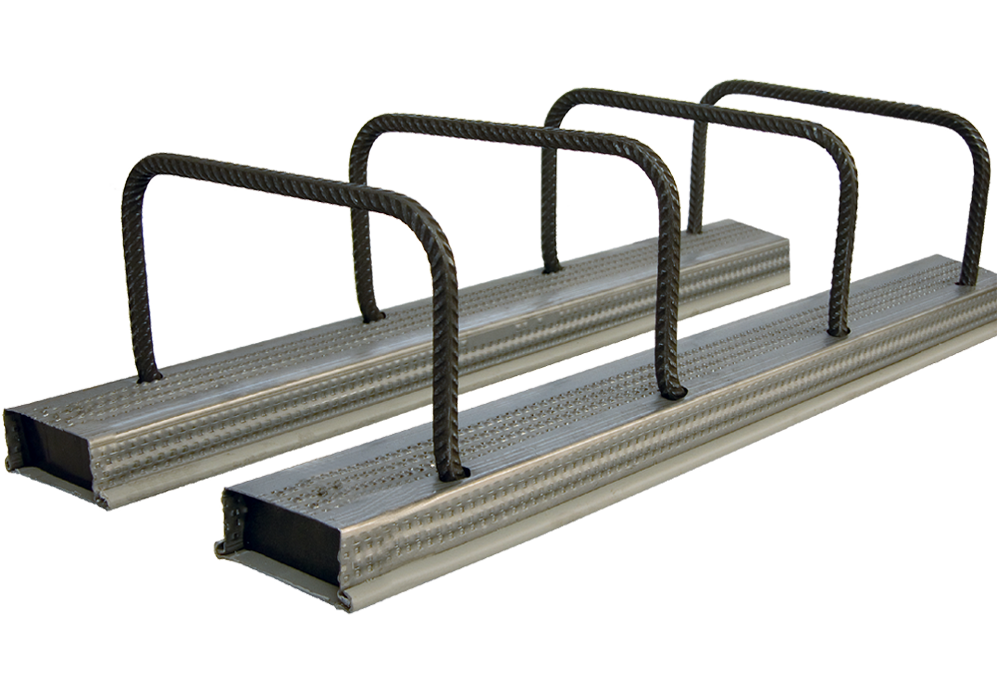

Rückbiegeanschluss Typen

Die gängigen COMAX®-Standardtypen sind in Dielsdorf an Lager oder kurzfristig ab Werk lieferbar. Für besondere Bauteilgeometrien und projektspezifische Anforderungen fertigt Ancotech passende Sondertypen mit kurzen Lieferfristen.

NEU! COMAX®-X

Doppelbox

Hakentypen

Konsolentyp

Einleitung der Querkräfte

COMAX®-A eignet sich zur Übertragung von Querkräften senkrecht und parallel zur Betonierfuge. Die speziell profilierte Geometrie des Stahlblech-Verwahrkastens erzeugt eine wirksame Verzahnung mit dem Beton und ermöglicht damit höhere Querkraftwiderstände als Systeme mit glatter Fugenausbildung.

Die Planung und Bemessung erfolgen auf Grundlage des Eurocode 2, des DBV-Merkblatts «Rückbiegen von Betonstahl und Anforderungen an Verwahrkästen» sowie der allgemeinen bauaufsichtlichen Zulassung Z-21.8-2056.

Maximale Querkraftübertragung mit dem neuen COMAX®-X

Für besonders hohe Anforderungen an die Querkraftübertragung bietet COMAX®-X ein entscheidendes Plus: Das System kombiniert einen profilierten Stahlblech-Verwahrkasten mit integrierten Schubbolzen.

Während das profilierte Stahlblech eine kraftschlüssige Verzahnung mit dem Beton erzeugt, leiten die Schubbolzen die Kräfte zusätzlich direkt in den Beton ein. Dadurch entsteht eine besonders leistungsfähige Verbindung, ohne dass eine zusätzliche Bügel- oder Aufhängebewehrung erforderlich ist.

COMAX®-X überträgt Querkräfte biaxial. Das vereinfacht die Planung, reduziert die Anzahl benötigter Anschlusstypen und senkt das Risiko von Verwechslungen auf der Baustelle.

Die Tragwiderstände von COMAX®-X erreichen auf Grundlage der SIA 262:2025 quasi das Niveau einer monolithisch betonierten Verbindung. Dies gilt insbesondere für den Querkraftwiderstand ohne Querkraftbewehrung gemäss Gleichung (35) der SIA 262:2025.
